行業資訊>>
新聞中心>>
聯系我們>>
地址：德州開發區大學東路
市場部經理 陳菲：18653466025
E-mail：info@estech.com.cn
網站：www.thegarlies.com
郵編：253000
當前位置：首頁 > >新聞資訊 >行業資訊 行業資訊
◎矯頑磁力: 間接反映合金內部硬質相晶粒大小。
矯頑磁力（ISO3326）是硬質合金中的粘結相磁化和去磁后在一個磁滯回線中的剩磁。由于在碳化鎢相
平均晶粒尺寸和矯頑磁力之間有一個直接的關系，因此它在工業上是一種重 要的無損試驗方法。碳化鎢相越細，矯頑磁力值越高。
◎鈷磁: 間接反映合金碳量控制。
磁飽和--鈷是磁性的,碳化鎢晶體、立方碳化 鎢晶體（TiC，TaC，NbC，VC等）是非磁性的。因此如果一個牌號中的鈷的磁 飽和值被測定，然后與含純鈷的試樣的對應值相比較，鈷粘結相的合金化水平就可獲得。這個試驗被用于確定對最佳碳含量的任何偏差，低的磁飽和和值表明碳含量/或碳化物相的存在，高的磁飽和值表明游離碳或石墨相的存在。

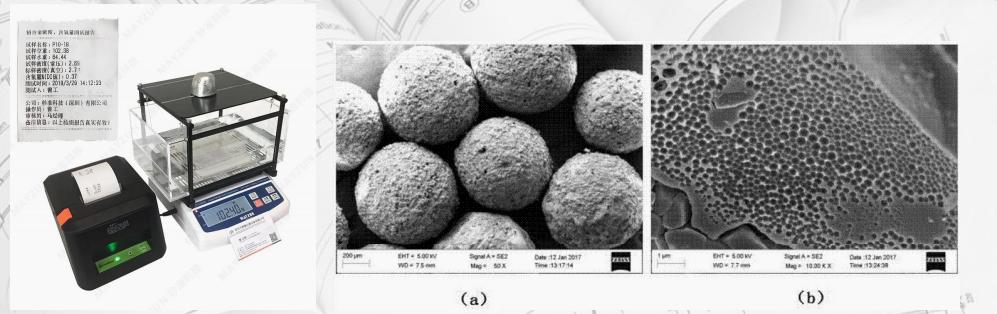

◎密度:合金的化學成分及內部殘余孔隙。
密度（ISO3369）是材料的質量與體積的比率，通常使用排水法進行測定。密度在硬質合金工業中通常用于確定一個牌號成分的準確性。與通常的理解不同的是，現代硬質合金的孔隙度水平不能用測量密度的方法來確定。碳化鎢（WC）的密度是15.7g/cm3，鈷 （Co）的密度是8.9g/cm3。因此對于WC-Co牌號來說，隨鈷含量的增加，密度減小。

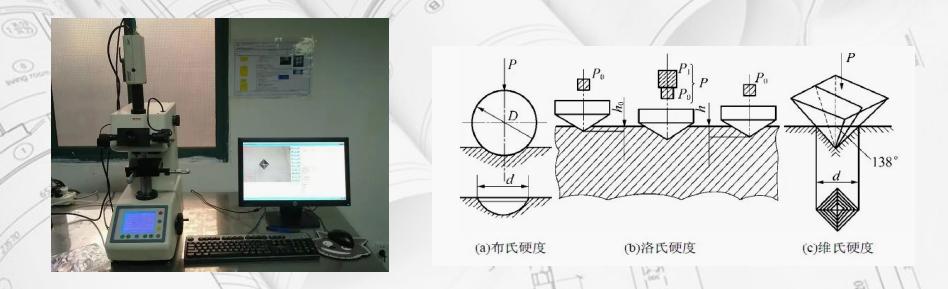

◎硬度: 反映合金晶粒度大小及材料的耐磨程度。
硬度（ISO 3738 及ISO 3878）材料抵抗局部塑形變形的能力。硬質合金常用硬度測定方法為洛氏硬度或維氏硬度測量法，單位分別為HRA和HV。維氏硬度測量方法使用一個標準的有方形基座的金字塔金剛石在一定的負荷條件下穿透試樣表面。測量壓痕的對角線即可得到硬度值，硬質合金常用的預載壓力為3公斤（HV30）。需注意由于二者測量方法不相同，兩種硬度值的轉換應根據測量材料的參照表進行換算。

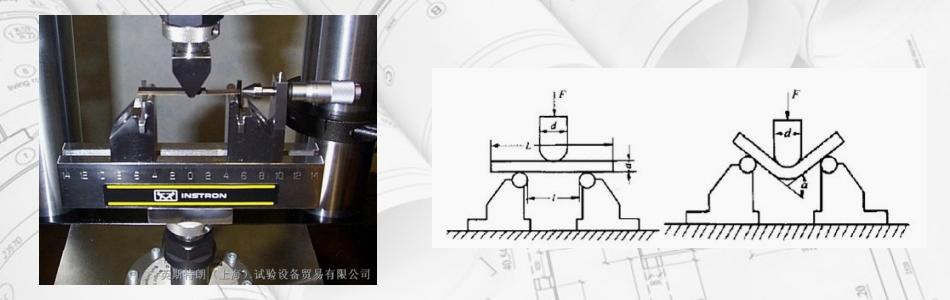

◎抗彎強度：整體體現材料綜合性能，組織結構與品質的關系。
抗彎強度 （ISO 3327）是指材料抵抗彎曲不斷裂的能力。其值為在一個標準的三點彎曲 試驗中在材料的破斷點測得的應力。TRS使用幾個測量值的平均值作為測量值。隨試樣幾何形狀，表面狀態及實驗設備的不同，此值可以變化很大。特別要指出的是，此結果對表面光潔度，表面殘留應力，表面腐蝕及材料內部的缺陷很敏感。必須注意，不能只用TRS值作為牌號選擇的標準。
本文鏈接：http://www.thegarlies.com/index.php?c=show&id=1324- 2023-03-27幾何結構對切削質量影響-- 后...
- 2023-02-23幾何結構對切削質量影響-- 前...
- 2023-02-21幾何結構對切削質量影響-- 前...
- 2023-02-07二次硬化超高強度鋼
- 2023-01-14灰口鑄鐵
- 2023-01-09鑄鐵的石墨化
